Regelleistung

Die Regelleistung, auch als Reserveleistung bezeichnet, gewährleistet die Versorgung der Stromkunden mit genau der benötigten elektrischen Leistung bei unvorhergesehenen Ereignissen im Stromnetz. Dazu können kurzfristig Leistungsanpassungen bei regelfähigen Kraftwerken durchgeführt werden, schnell anlaufende Kraftwerke (z. B. Gasturbinenkraftwerke) gestartet oder Pumpspeicherkraftwerke eingesetzt werden. Alternativ können bestimmte Stromkunden mit Laststeuerung vom Netz getrennt werden. Oft ist diese Trennung nur für einen maximalen Zeitraum möglich, die Regelenergie also wie bei Pumpspeichern begrenzt.

Die vorgehaltene Regelleistung kann positiv als auch negativ sein


Netzfrequenzstabilsierung im UCTE-Netz



Es gibt 3 Arten der Regelleistung zur direkten Frequenzhaltung und Stabilisierung der Netzfrequenz im UCTE-Netz:

  • Primärregelleistung PRL
  • Sekundärregelleistung SRL
  • Minutenreserve MRL

die 4. Regelleistungsart "Quartärregelung" spielt bei der direkten Frequenzhaltung nur eine untergeordnete Rolle.

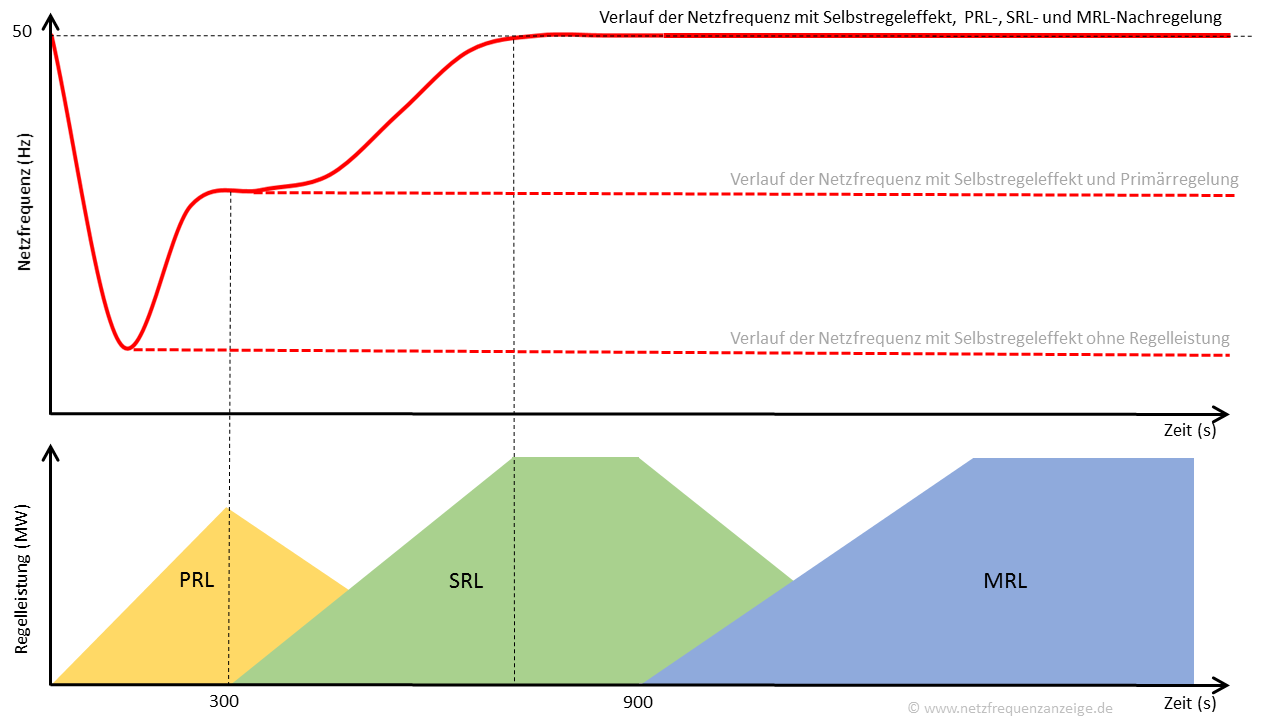

Bild: Verlauf der Netzfrequenz mit Selbstregeleffekt, PRL. SRL- und MRL-Nachregelung

Regelleistungsarten



Primärregelleistung PRL

Die Primärregelleistung dient dazu, Ungleichgewichte zwischen physikalischem Leistungsangebot und -nachfrage auszugleichen, mit Ziel der Wiederherstellung einer stabilen Netzfrequenz.
Primärregelung:

Bereitstellung nach dem Solidaritätsprinzip durch alle im ENTSO-E-Gebiet synchron verbundenen Übertragungsnetzbetreiber
Automatische vollständige Aktivierung innerhalb von 30 sec

Sekundärregelleistung SRL

Sollte die PRL nicht ausreichen, um die Netzfrequenz zu stabilisieren, wird nach ca. 5 Minuten die SRL abgerufen und löst die PRL ab.
Sekundärregelung:

energetischer Ausgleich der Regelzone und Frequenzregelung
unmittelbare automatische Aktivierung durch den betroffenen Übertragungsnetzbetreiber
vollständige Erbringung innerhalb von 5 min

Minutenreserve MRL

Ist eine weitere Netzstabilsierung nötig oder muß diese Stabilisierung weitergeführt werden, kommt es zum Abruf der MRL.
Minutenreserve

Abruf der Minutenreserve über ein elektronisches Abrufverfahren vollständige Aktivierung binnen 15 Minuten

Details zur PRL, SRL und MRL sowie werteren Informationen finden Sie auf http://www.regelleistung.net *)



Quartärregelung

Netzfrequenzabweichungen können sich über einen längeren Zeitraum akkumulieren und bei Synchronuhren einen Uhrenfehler verursachen. Die Begrenzung der Abweichung wird Quartärregelung genannt, ist für den technischen Betrieb eines Verbundnetzes nicht notwendig. In Europa erfasst Swissgrid im Auftrage des Stromverbundes UCTE die Abweichungen gegen die koordinierte Weltzeit (UTC) und koordiniert die Korrektur der Phasenfehler nach folgender Regel:

Bei Überschreitung von ±20 Sekunden wird der Sollwert der Netzfrequenz (Nennnetzfrequenz) um 10 mHz:

  • bei vorauseilender Netzzeit auf 49,99 Hz reduziert
  • bei nacheilender Netzzeit auf 50,01 Hz erhöht

Ohne Berücksichtigung weiterer Netzfrequenzabweichungen vom Sollwert dauert die Rückführung einer Zeitabweichung von 20 Sekunden dann ca. 28 Stunden.

Nachgehende Uhren in Europa

Dieser Effekt der "nachgehenden Uhren" war vor allem im März 2018 zu beobachten, bei denen die Uhren, die mit der Netzfrequenz synchonisiert sind, um 6 Minuten nachliefen. Grund dafür war ein Lieferengpass zwischen Serbien und dem Kosovon, bei dem für einen längeren Zeitraum zuwenig Energie eingespeißt wurde (Laut ENTSO-E fehlten bis zu 113 Gigawattstunden Energie im Netz).



*) Infos zu Links siehe hier...
