Neue Netzfrequenzanzeige

Vorankündigung

in Kürze werde ich hier eine neue Netzfrequenzmessung vorstellen, die mit einer 48X8 (X2)-Matrix einfach an der universellen Netzfrequenzplatine angeschlossen werden kann. Der Nachbau ist auch für Anfänger sehr einfach, der Quellcode wird auf Arduino-Basis als OpenSource bereitgestellt. Die Anzeige arbeitet "stand alone" ohne RaspberryPi nur mit dem ATMega328 (Arduino).

Bild: Prototyp Netzfrequenzmessung mit dem Arduino (Netzfrequenz- und Netzlastdifferenzanzeige)


Netzfrequenzmessung wird OpenSource



OpenSource-Projekt

universelle Netzfrequenzmessung mit dem RaspberryPi und USB(TTL)_Konverter)

Die ersten Prototypen sind bereits auf dem Prüfstand. Die Hardware und Software  unter einer OpenSource-Lizenz freigegeben.

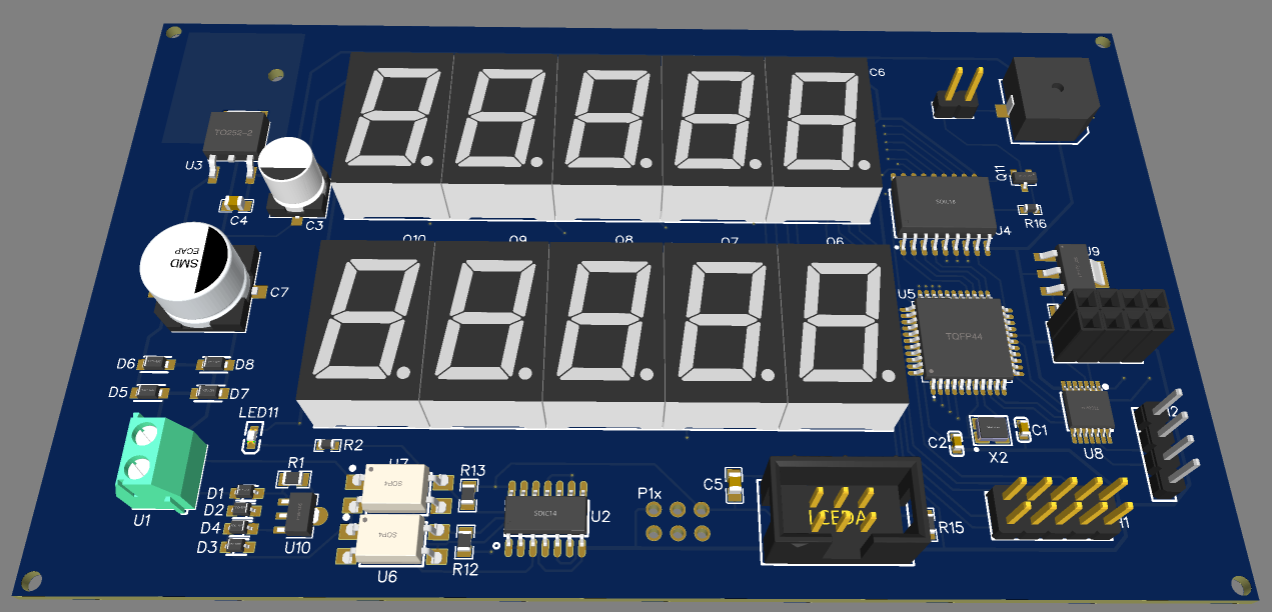

Netzfrequenzanzeige (mit 7-Seg-LED)

Leider kann ich die aktuelle Version der Netzfrequenzanzeige V4 nicht direkt unter den OSHWA-Bedingungen freigeben. Grund dafür ist der Lizenzwechsel des Platinenlayout-Programms EAGLE bei der Übernahme durch Autodesk. Durch den Wechsel und die dadurch verbundenen Kosten (monatliche Lizenzgebühr/Abo) haben mich zum Wechsel von Eagle nach KiCad bewogen.

Allerdings ist die Übernahme der Platinenlayouts nach KiCad nicht direkt möglich gewesen, so habe ich viele Platinen neu entwickelt bzw. erstellt.  Die Netzfrequenzplatine V4 ist noch in Eagle erstellt und wird in dieser Form auch nicht mehr als KiCad-Projekt aufgelegt. Eine Bestellung der Netzfrequenzanzeige-Leiterplatte V4 ist aber weiterhin möglich.

Die Elektronik "Netzfrequenzanzeige" ermöglicht die präzise Messung der Netzfrequenz und die abgeleitete Regelenergiedifferenz (primäre Regelleistung) mit folgenden Features:

  • einfacher Nachbau
  • kein Abgleichen nötig
  • LED Display
  • Präzisions-Messung der Netzfrequenz
  • Anzeige der primären Regelleistung
  • Warnung bei Erreichen der kritischen Stabilitätsgrenzen (Summer/Relais)
  • RS232-Ausgabe
  • Weiterverarbeitung der Messdaten
  • Aufzeichung am PC
  • On-Board-Programmierung über ISP-Schnittstelle
  • 60Hz – Version
  • 16,7 Hz Version in Vorbereitung

Die aktuelle Version V4 steht zum Download bereit... weitere Informationen hier...
