Netzfrequenzanzeige (mit 7-Seg-LED)

Leider kann ich die aktuelle Version der Netzfrequenzanzeige V4 nicht direkt unter den OSHWA-Bedingungen freigeben. Grund dafür ist der Lizenzwechsel des Platinenlayout-Programms EAGLE bei der Übernahme durch Autodesk. Durch den Wechsel und die dadurch verbundenen Kosten (monatliche Lizenzgebühr/Abo) haben mich zum Wechsel von Eagle nach KiCad bewogen.

Allerdings ist die Übernahme der Platinenlayouts nach KiCad nicht direkt möglich gewesen, so habe ich viele Platinen neu entwickelt bzw. erstellt.  Die Netzfrequenzplatine V4 ist noch in Eagle erstellt und wird in dieser Form auch nicht mehr als KiCad-Projekt aufgelegt. Eine Bestellung der Netzfrequenzanzeige-Leiterplatte V4 (Restposten) ist aber möglich.

Die Elektronik "Netzfrequenzanzeige" ermöglicht die präzise Messung der Netzfrequenz und die abgeleitete Regelenergiedifferenz (primäre Regelleistung) mit folgenden Features:

  • einfacher Nachbau
  • kein Abgleichen nötig
  • LED Display
  • Präzisions-Messung der Netzfrequenz
  • Anzeige der primären Regelleistung
  • Warnung bei Erreichen der kritischen Stabilitätsgrenzen (Summer/Relais)
  • RS232-Ausgabe
  • Weiterverarbeitung der Messdaten
  • Aufzeichung am PC
  • On-Board-Programmierung über ISP-Schnittstelle
  • 60Hz – Version
  • 16,7 Hz Version in Vorbereitung

Die aktuelle Version V4 steht zum Download bereit... weitere Informationen hier...

Aktuell wird die Netzfrequenzanzeige V4a-Version als vollbestückte Platine vorbereitet!

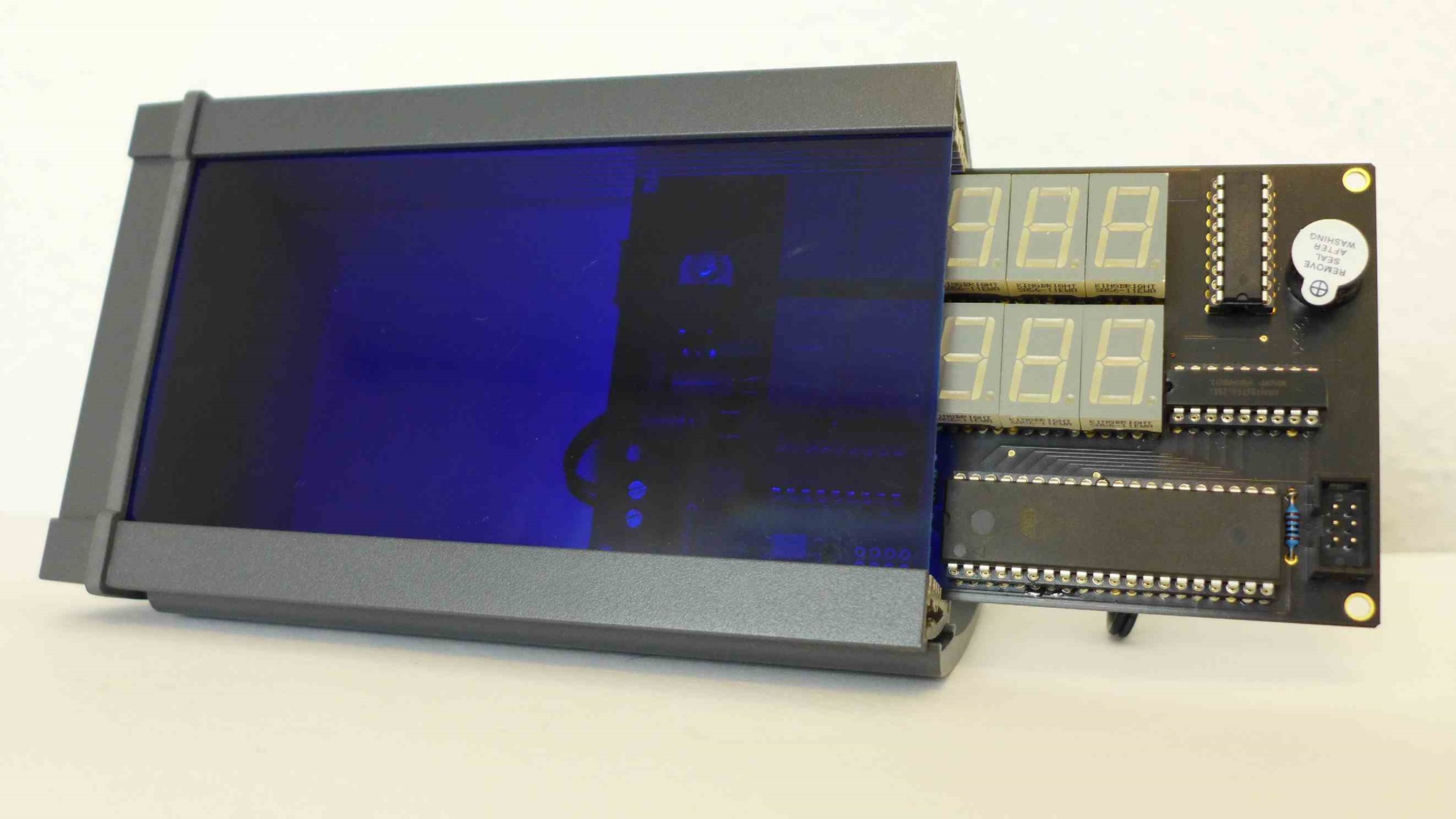

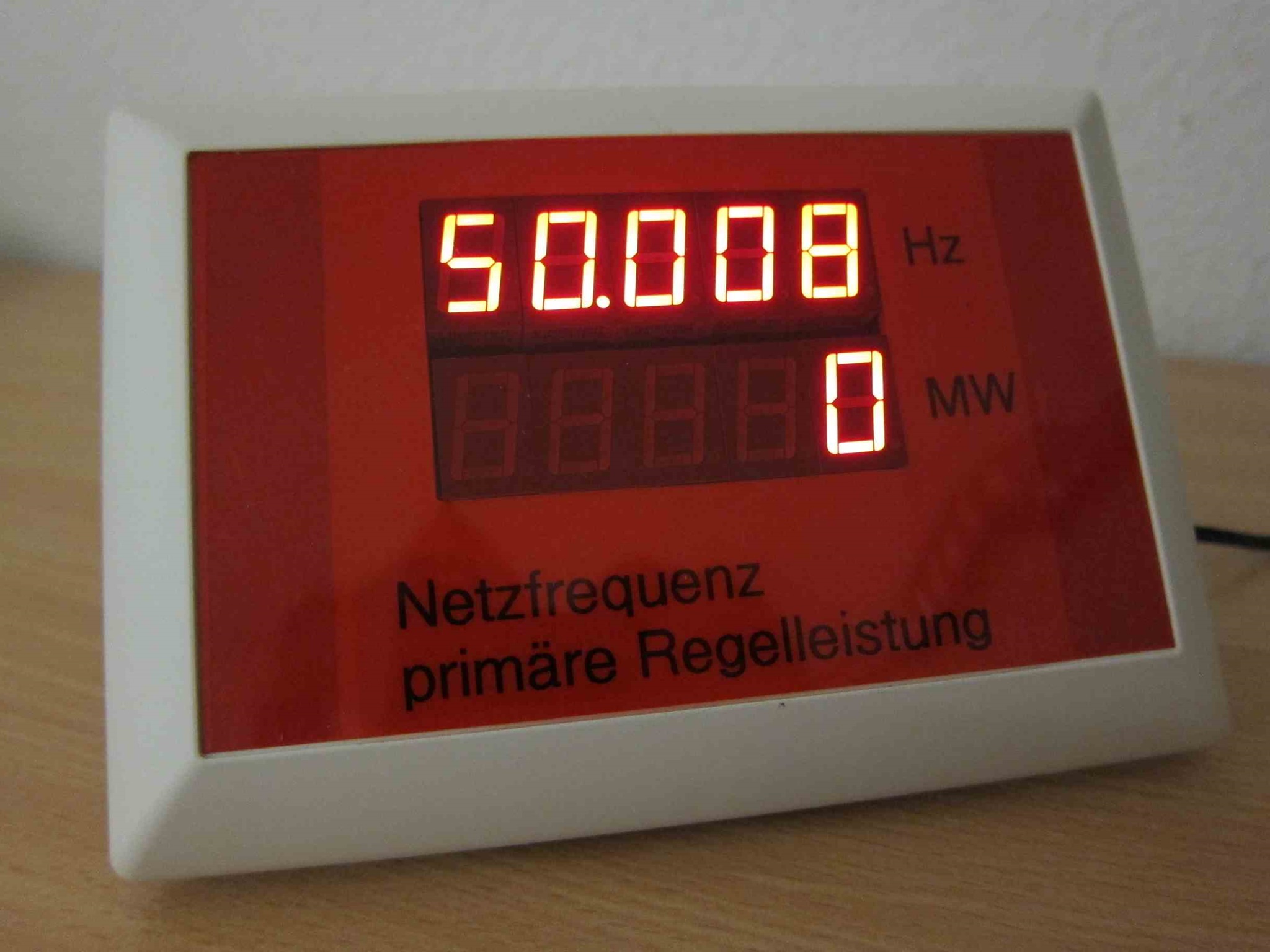

Netzfrequenzanzeige V4



Hier geht es zum Youtube-Filmbeispiel

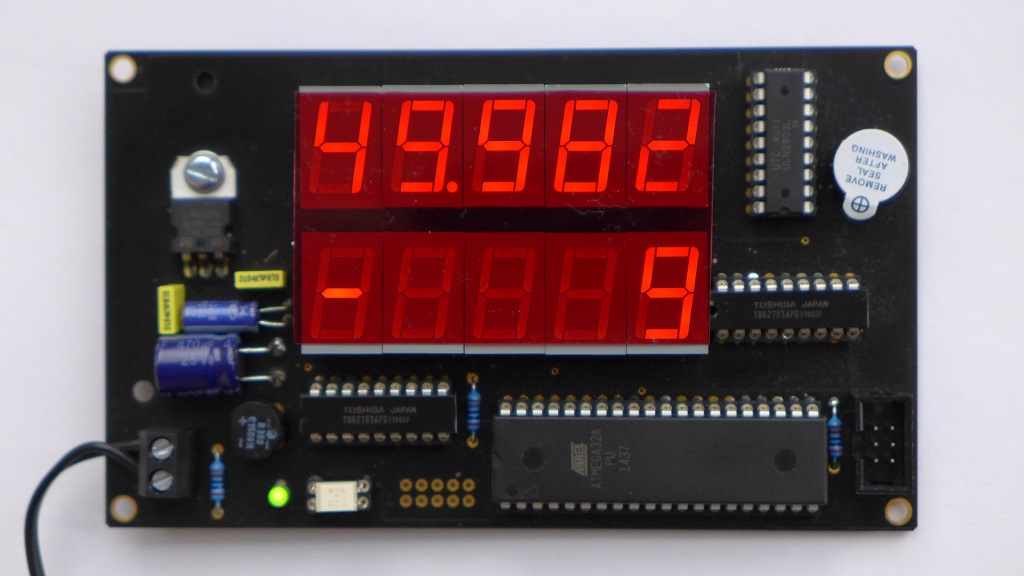

Netzfrequenzanzeige V4

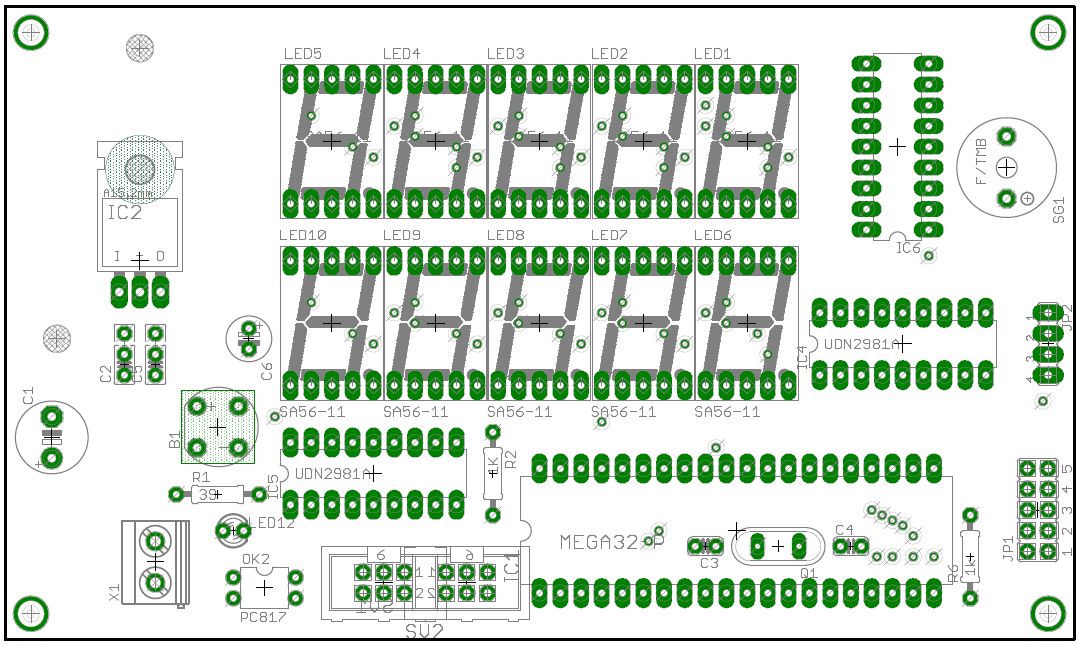

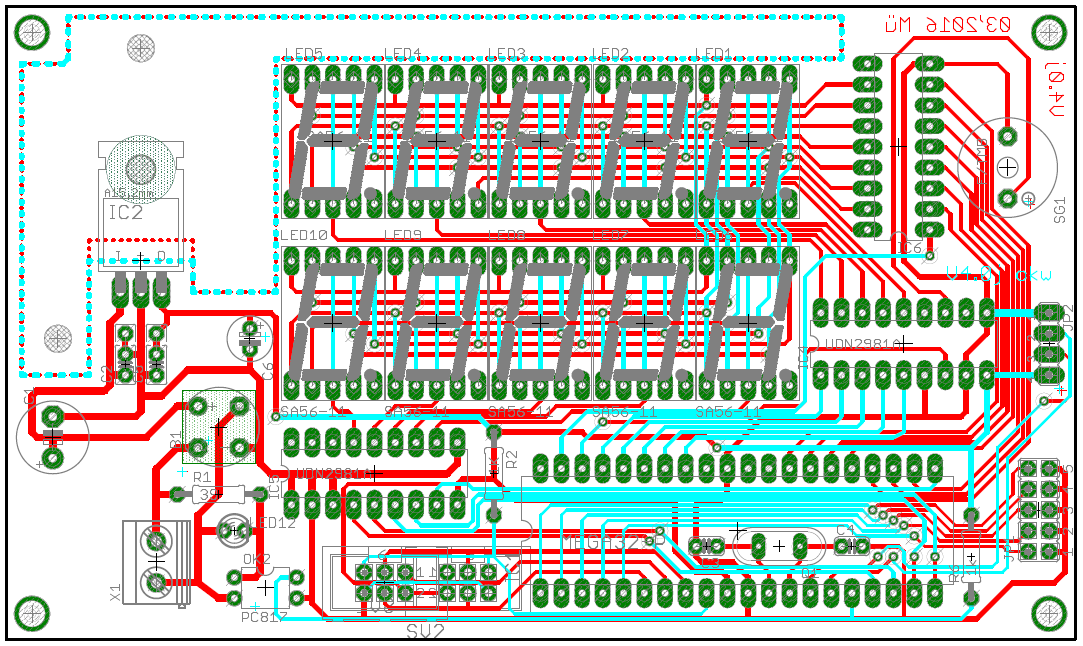

Netzfrequenzanzeige V4 Bauteilanordnung

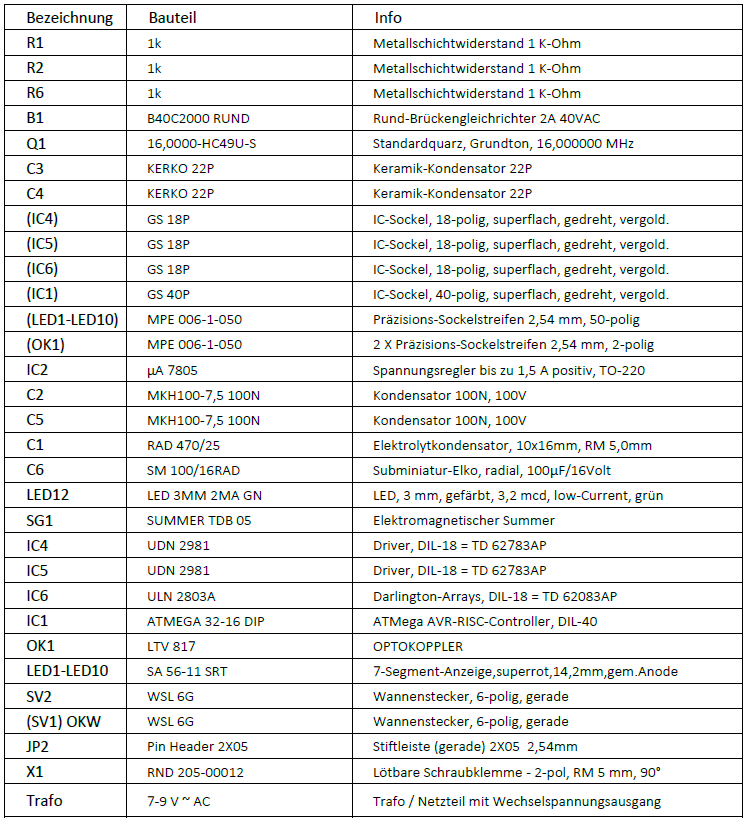

Bauteilliste V4

Projektdownload Netzfrequenzanzeige V4



Bestellmöglichkeit Platinen, Zubehör und Bauteile

Informationen zur Bestellmöglichkeit Platinen und Zubehör:

Aktuell ist noch kein gewerblichen Verkauf möglich. Deshalb kann ich die Platinen und diverses Zubehör nur als Privatverkauf (aus meinen Prototyp- bzw. Restbeständen einiger Bestellungen zum Selbstkostenpreis) anbieten.

Privatverkauf Prototypen/Restbestand

(bitte Anfragen unter EMail-Kontakt)



  • Platine/Leiterplatte Netzfrequenzanzeige V4
  • passendes 230V Netzteil AC/AC
  • Programmierservice: programmierter und getester µC ATMega32 mit aktuellen Programm Netzfrequenzanzeige V4

Link: Bauteileliste Fa. Reichelt (Bauteileliste)

Downloadlink µController-Software Netzfrequenzanzeige

  • Download mit Passwortlink



Projektlizenz

Die Weitergabe der Projektdokentation unter folgender Lizenz:



Namensnennung - Nicht-kommerziell - Weitergabe unter gleichen Bedingungen
CC BY-NC-SA

Diese Lizenz erlaubt es, das Werk zu verbreiten, zu remixen, zu verbessern und darauf aufzubauen, allerdings nur nicht-kommerziell und solange Ich als Urheber des Originals genannt werde und die auf dem Werk basierenden neuen Werke unter denselben Bedingungen veröffentlicht werden.

Einsatz der Netzfrequenzanzeige nur ohne kommerzielle Ausrichtung.

Sie dürfen die Netzfrequenzanzeige einsetzen zu:

·      netzdienlichen Messungen (Einsatz im Verbundnetz)

·      Demonstrationszwecken

·      Überwachungs - und Beobachtungsfunktionen

·      Schul - Ausbildungs und Lehrzwecken

Sie dürfen die Netzfrequenzanzeige nicht gewerblich weiterverkaufen (siehe auch CC BY-NC-SA)

Kontaktdaten bei Fragen zum Einsatz: hier
